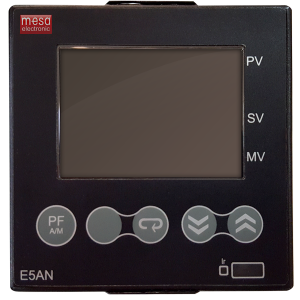

[/et_pb_text][et_pb_testimonial author=“DIGITAL UNIVERSAL REGLER MESA“ portrait_url=“https://mesa-international.de/wp-content/uploads/2022/11/DGTP5-AN-300×300-1.png“ quote_icon=“off“ _builder_version=“4.19.2″ _module_preset=“default“ hover_enabled=“0″ border_radii=“on|15px|15px|15px|15px“ global_colors_info=“{}“ title_text=“DGTP5-AN-300×300-1″ sticky_enabled=“0″]
[/et_pb_testimonial][/et_pb_column][et_pb_column type=“1_2″ _builder_version=“4.16″ custom_padding=“|||“ global_colors_info=“{}“ custom_padding__hover=“|||“][et_pb_image src=“https://mesa-international.de/wp-content/uploads/2020/12/DGTP5-AN-3D-2.png“ title_text=“DGTP5-AN-3D“ _builder_version=“4.19.2″ transform_scale=“113%|113%“ transform_scale_tablet=“116%|116%“ transform_scale_phone=“80%|80%“ transform_scale_last_edited=“off|desktop“ transform_translate_tablet=“30vw|-24vw“ transform_translate_phone=“0vw|-15vw“ transform_translate_last_edited=“off|desktop“ transform_rotate_last_edited=“off|desktop“ transform_skew_last_edited=“off|desktop“ transform_origin_last_edited=“off|desktop“ transform_styles_last_edited=“off|desktop“ position_origin_f=“bottom_center“ width=“100%“ max_width=“480px“ custom_margin=“132px|||||“ animation_direction=“bottom“ always_center_on_mobile=“off“ global_colors_info=“{}“ transform_styles__hover_enabled=“on|hover“ transform_scale__hover_enabled=“on|hover“ transform_translate__hover_enabled=“on|desktop“ transform_rotate__hover_enabled=“on|desktop“ transform_skew__hover_enabled=“on|desktop“ transform_origin__hover_enabled=“on|desktop“ transform_scale__hover=“145%|145%“ transform_rotate__hover=“0deg|0deg|13deg“][/et_pb_image][et_pb_button button_url=“https://mesa-international.de/wp-content/uploads/2022/12/Digitaler-universal-regler-DB-DE-v2.0-01-2021.pdf“ url_new_window=“on“ button_text=“Datenblatt herunterladen / Download in PDF format“ _builder_version=“4.19.2″ _module_preset=“default“ custom_button=“on“ button_text_size=“14px“ button_text_color=“#ffffff“ button_bg_color=“#e02b20″ button_border_width=“0px“ button_border_radius=“15px“ button_font=“|700|||||||“ hover_enabled=“0″ global_colors_info=“{}“ sticky_enabled=“0″][/et_pb_button][/et_pb_column][/et_pb_row][et_pb_row column_structure=“1_2,1_2″ _builder_version=“4.16″ _module_preset=“default“ global_colors_info=“{}“][et_pb_column type=“1_2″ _builder_version=“4.16″ _module_preset=“default“ global_colors_info=“{}“][et_pb_text _builder_version=“4.16″ _module_preset=“default“ header_font=“Archivo|700|||||||“ header_4_font=“Archivo|700|||||||“ header_4_text_color=“#353535″ global_colors_info=“{}“]
TECHNISCHE DATEN
| Bauform: | Kunststoffgehäuse zum Schalttafeleinbau |
|---|---|
| Schutzarten: | |
| Front: | NEMA4 für Einsatz in geschlossenen Räumen (entspricht Schutzart IP66) |
| Rückseite: | Schutzart nach IEC-Norm: IP20 |
| Klemmen: | Schutzart nach IEC-Norm: IP20 |
| Abmessungen: | 96 x 96 x 115 mm (BxHxT) |
| Fronttafelausschnitt: | 92 x 92 mm (BxH) |
| Anschluß: | Schraubanschluß Drahtquerschnitt max. 2,5 mm |
| Hilfsspannung: | 100…240 Vac, -15 +10 %, 50/60 Hz |
| Leistungsaufnahme: | ca. 16 VA |
| Klima: | Lagerung: -10…+70 °C Betrieb: 0…+50 °C 5…95 % rel. Feuchte, betauungsfrei Anzeigen:Zwei 4-stellige Siebensegmentanzeigen für PV und SV Ziffernhöhe:PV = 15 mm rotSV = 11 mm grün |
| Eingang 1: | • Thermoelemte der Typen K, J, T, E, L, U, N, R, S, B, W oder PLII • Widerstandsthermometer JPt 100, PT100 • Spannungseingang: 0…5 V, 1…5 V, 1…10 V, (Ri > = 1 MOhm) • Stromeingang: 0…20 mA, 4…20 mA (Ri = 150 Ohm |
[/et_pb_text][/et_pb_column][et_pb_column type=“1_2″ _builder_version=“4.16″ _module_preset=“default“ global_colors_info=“{}“][et_pb_text _builder_version=“4.16″ _module_preset=“default“ header_font=“Archivo|700|||||||“ header_4_font=“Archivo|700|||||||“ header_4_text_color=“#353535″ custom_margin=“46px|||-14px||“ global_colors_info=“{}“]
| Eingang 2: | Dezentraler Sollwert 4…20 mA (Ri = 150 Ohm) Reglerausgang:(je nach eingebauter Baugruppe) Relaisausgang (potentialfreier Kontakt) SSR-Ausgang (Halbleiterrelais) Spannungsausgang (aktiv, Puls, 12 Vdc oder 24 Vdc [NPN] / 24 Vdc [PNP]) Stromausgang (stetig 4…20 mA oder 0…20 mA) |
|---|---|
| Alarmausgang: | Bis max 3 Alarmausgänge mit je 11 verschiedenen Alarmmodi (bei Zweipunktregler) |
| Einstellart: | Digitale Einstellung mit Funktionstasten Regelverhalten: ON/OFF oder PID-Regelung mit Autotuning Proportionalanteil: 0,1…999,9 % FSIntegralzeit: 0…3999 s Differential: 0…3999 s |
| Sonstige Merkmale: | • Tastenverriegelung • Fühlerabgleich • Schalthäufigkeit einstellbar (Ausgangszyklus) • Ausgang für Normal- und Umkehrbetrieb wählbar • Oberer und unterer Grenzwert für den Sollwert • Dreipunktregler konfigurierbar |
| Funktion: | • Manuelle Ausgabe • Heiz-/Kühlregelung • SP-Limiter • Alarm für Heizkreisunterbrechung • MV-Limiter • MV change rate limiter • dig. Eingangsfilter • Eingangsverschiebung • Run / Stop • SchutzfunktionOptionen: • Reglerausgangsbaugruppen • Schnittstellenbaugruppen • dig. Eingänge (u.a. für max. 4 Sollwerte) |
