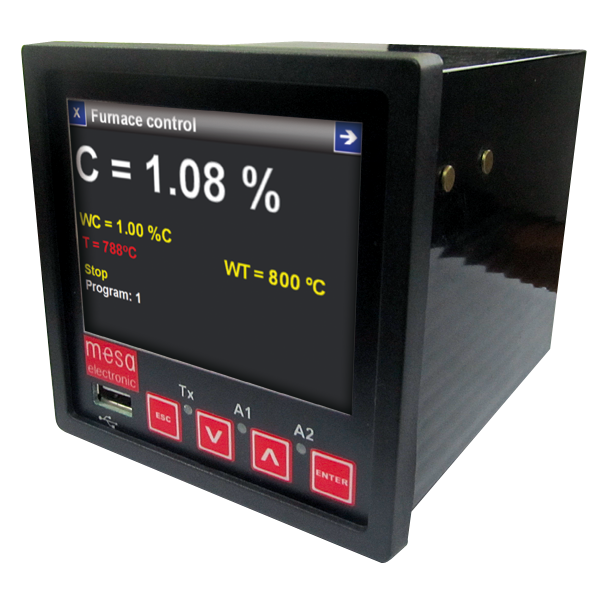

OFENREGLER FÜR DIE AUFKOHLUNG MCON CARBO





[/et_pb_text][et_pb_testimonial author=“FURNACE CONTROLLER FOR CARBURIZING MCON CARBO“ portrait_url=“https://mesa-international.de/wp-content/uploads/2020/12/MCon-Nitro-2.png“ quote_icon=“off“ _builder_version=“4.19.2″ _module_preset=“default“ border_radii=“on|15px|15px|15px|15px“ global_colors_info=“{}“ title_text=“MCon-Nitro“]

VORTEILE:

  • Direkter drahtloser Zugriff auf alle neuen MESA Geräte
  • 99 Programme mit je 24 Segmenten und 16 Steuerspuren
  • Benutzerdefinierte Alarme sowie Ruß- grenzenüberwachung
  • Diagramm- und Balkenanzeige für eine übersichtlichere Auswertung
  • Ethernet und isolierte RS485 / 422 Modbus-Schnittstelle
  • Datenübertragung und Firmware Update über USB-Schnittstelle
  • Bis zu 3 unabhängige Regelkreise

[/et_pb_testimonial][/et_pb_column][et_pb_column type=“1_2″ _builder_version=“4.16″ custom_padding=“|||“ global_colors_info=“{}“ custom_padding__hover=“|||“][et_pb_image src=“https://mesa-international.de/wp-content/uploads/2020/12/MCon-Nitro-2.png“ title_text=“MCon-Nitro“ _builder_version=“4.19.2″ transform_scale=“113%|113%“ transform_scale_tablet=“116%|116%“ transform_scale_phone=“80%|80%“ transform_scale_last_edited=“off|desktop“ transform_translate_tablet=“30vw|-24vw“ transform_translate_phone=“0vw|-15vw“ transform_translate_last_edited=“off|desktop“ transform_rotate_last_edited=“off|desktop“ transform_skew_last_edited=“off|desktop“ transform_origin_last_edited=“off|desktop“ transform_styles_last_edited=“off|desktop“ position_origin_f=“bottom_center“ width=“100%“ max_width=“480px“ custom_margin=“132px|||||“ animation_direction=“bottom“ hover_enabled=“0″ always_center_on_mobile=“off“ global_colors_info=“{}“ transform_styles__hover_enabled=“on|hover“ transform_scale__hover_enabled=“on|hover“ transform_translate__hover_enabled=“on|desktop“ transform_rotate__hover_enabled=“on|desktop“ transform_skew__hover_enabled=“on|desktop“ transform_origin__hover_enabled=“on|desktop“ transform_scale__hover=“145%|145%“ transform_rotate__hover=“0deg|0deg|13deg“ sticky_enabled=“0″][/et_pb_image][et_pb_button button_url=“https://mesa-international.de/wp-content/uploads/2022/12/MCon-Carbo-DB-DE-v1.4-01-2020.pdf“ url_new_window=“on“ button_text=“Datenblatt herunterladen / Download in PDF format“ _builder_version=“4.19.2″ _module_preset=“default“ custom_button=“on“ button_text_size=“14px“ button_text_color=“#ffffff“ button_bg_color=“#e02b20″ button_border_width=“0px“ button_border_radius=“15px“ button_font=“|700|||||||“ hover_enabled=“0″ global_colors_info=“{}“ sticky_enabled=“0″][/et_pb_button][/et_pb_column][/et_pb_row][et_pb_row column_structure=“1_2,1_2″ _builder_version=“4.16″ _module_preset=“default“ global_colors_info=“{}“][et_pb_column type=“1_2″ _builder_version=“4.16″ _module_preset=“default“ global_colors_info=“{}“][et_pb_text _builder_version=“4.16″ _module_preset=“default“ header_font=“Archivo|700|||||||“ header_4_font=“Archivo|700|||||||“ header_4_text_color=“#353535″ global_colors_info=“{}“]

BESONDERHEITEN:

  • Steuert und regelt C-Pegel, Ofen- und Ölbadtemperatur
  • Kann bei kleineren Öfen eine SPS komplett ersetzen
  • Arbeitet mit allen handelsüblichen Thermo- elementen, Lambda- und O2-Sonden sowie anderen Gassensoren z.B. CO, CO2
  • Redundanz gemäß CQI9, d. h. C-Pegel Mes- sung mit 2 Sonden
  • Sondenüberwachung wie z. B. Spülen, Messung des Innenwiderstandes, etc.
  • Integrierter Webserver für Fernzugriff oder – wartung
  • C-Pegel Korrektur mit Hilfe von Folienproben
  • Bis zu 3 PID-Parameter-Voreinstellungen für Temperatur-und C-Pegel Steuerung



  • Begasungsventil-Sicherheitsüberwachung für benutzerdefinierte Temperaturen
  • Farb-TFT-Touch-screen Display mit zusätzlicher Tastatur
  • RS485 Modbus-Schnittstelle nutzbar als internes Netzwerk für I / O-Erweiterungen
  • Mehrbenutzer-Zugang mit Benutzernamen, Kennwörtern und Zugriffsebenen
  • Isolierte Analogeingänge
  • Stromversorgung 115 oder 220V 50/60Hz oder 24V
  • Optional: Profibus, DeviceNet und kundenspezifische Protokolle

[/et_pb_text][/et_pb_column][et_pb_column type=“1_2″ _builder_version=“4.16″ _module_preset=“default“ global_colors_info=“{}“][et_pb_text _builder_version=“4.16″ _module_preset=“default“ header_font=“Archivo|700|||||||“ header_4_font=“Archivo|700|||||||“ header_4_text_color=“#353535″ custom_margin=“3px|||-14px||“ global_colors_info=“{}“]

FUNKTION

Der MCon Carbo ist ein neuer und moderner Regler zur Steuerung und Regelung von Aufkoh- lungsprozessen in Wärmebehandlungsanlagen. Der Regler kann bis zu drei unabhängige Regelkreise steuern. Somit kann er neben dem C-Pegel, die Ofentemperatur und noch zusätzlich die Ölbadtemperatur regeln. Bei kleinen Öfen kommt man mit unserem neuen Regler sogar ohne den Einsatz einer SPS aus. Dazu kann der neue Regler noch als Grafikschreiber alle Daten aufnehmen.

Es können alle handelsüblichen Thermoelemen- te, Lambda- und Sauerstoffsonden sowie Gas- sensoren, z.B. CO, CO2, an den MCon Carbo angeschlossen werden.



Um die gemäß CQI9 geforderte Redundanz zu gewährleisten, kann der Regler Signale von 2 Messsonden erfassen, auswerten und weiter verarbeiten. Darüber hinaus bietet die neue Regler Generation diverse Prüfmechanismen und Überwachungsmöglichkei- ten an.

Der Aufkohlungsprozess, mit all den damit ver- bundenen C-Pegel und Temperatur-Sollwerten, kann in den vorgegebenen Zeitbereichen durch bis zu 99 Programme mit 24 Segmenten und 16 Steuerspuren geregelt werden. Die Steuerspuren können auch digitale Ausgänge aktivieren, sobald das Programm das gewünschte Segment erreicht hat.

[/et_pb_text][/et_pb_column][/et_pb_row][et_pb_row column_structure=“1_2,1_2″ _builder_version=“4.16″ _module_preset=“default“ global_colors_info=“{}“][et_pb_column type=“1_2″ _builder_version=“4.16″ _module_preset=“default“ global_colors_info=“{}“][et_pb_text _builder_version=“4.16″ _module_preset=“default“ header_font=“Archivo|700|||||||“ header_4_font=“Archivo|700|||||||“ header_4_text_color=“#353535″ global_colors_info=“{}“]



TECHNISCHE DATEN



Bauform:  ABS DIN 1⁄4 Gehäuse für Frontplattenmontage
Schutzart: IP54 nach IEC 60529
Abmessungen: 96 x 96 x 111 mm (BxHxT)
Regelkreise:
  • 3 Regelkreise (%C Regelung, Ofentemperatur, Ölabschreckbad)
  • 3 Parameter-Voreinstellungen pro Regelkreis PID oder Ein/Aus Regler
Regelausgangstypen:
  • Heizen/Kühlen, Gas/Luft, Ventil Steuerung oder Analogausgang
  • Benutzerdefinierte Digitalausgänge zur Prozess- steuerung
Schnittstellen: Ethernet, nicht-isolierte RS485/422
Versorgungsspannung: AC 85VAC…265VAC, 50-60Hz oder DC 10VDC…36VDC.
Leistungsaufnahme: 15VA
C-Pegel Messungen:
  • Messsensoren: O2, Lambda Sonden oderCO und CO2 Messgeräte
  • Nutzung von ein oder zwei Sensoren Festgelegte oder gemessene CO und CO2 Werte
  • Bis zu 5 Korrekturpunkte Spline Interpolation für beide Sonden

[/et_pb_text][/et_pb_column][et_pb_column type=“1_2″ _builder_version=“4.16″ _module_preset=“default“ global_colors_info=“{}“][et_pb_text _builder_version=“4.16″ _module_preset=“default“ header_font=“Archivo|700|||||||“ header_4_font=“Archivo|700|||||||“ header_4_text_color=“#353535″ custom_margin=“37px|||-14px||“ global_colors_info=“{}“]

C-Pegel Messbereich: 0…2.0 %C
Anzeige: Farb-TFT-Touch-screen Display, 320 x 240 px 16it, 3,5’ mit widerstandsfähigem Touch-screen Der Benutzer kann eigene Alarmschwellen de- finieren, die nicht nur Grenzwerte kontrollieren, sondern auch die dafür belegten Ausgänge aktivieren. Vordefinierte Alarme werden durch unerwartet auftretende Systembedingungen (Erreichen der Rußgrenze, Sondenfehler, Steuerungsfehler, etc.) automatisch ausgelöst. Unser MCon Carbo ist im Vollausbau mit 2 RS485 MODBUS (Master und Slave) und einer TCP / IP Modbus-Slave Schnittstelle ausgestattet. Ein integrierter Webserver er- möglicht den Fernzugriff auf alle neuen MESA Geräte. Der Anwender kann sich somit alle Zustände und Messwerte der angeschlos- senen Geräte mit Hilfe eines PCs, Tablet Com-puters oder eines Smartphones mit WLAN-Verbindung anzeigen lassen. Benutzerkonten mit Passwortschutz verbes- sern zudem die Sicherheit für die Bedienung durch Sperren von Zugriffsebenen, Parame- tern und Funktionen je nach Benutzerprivile- gien.





Selbstverständlich gibt es den Regler auch mit nur einem oder zwei Regelkreisen.

Optional:

  Isolierte RS485/422, Profibus
Zubehör:  Norm-Haltespangen mit Gewindestangen zur Befestigung
