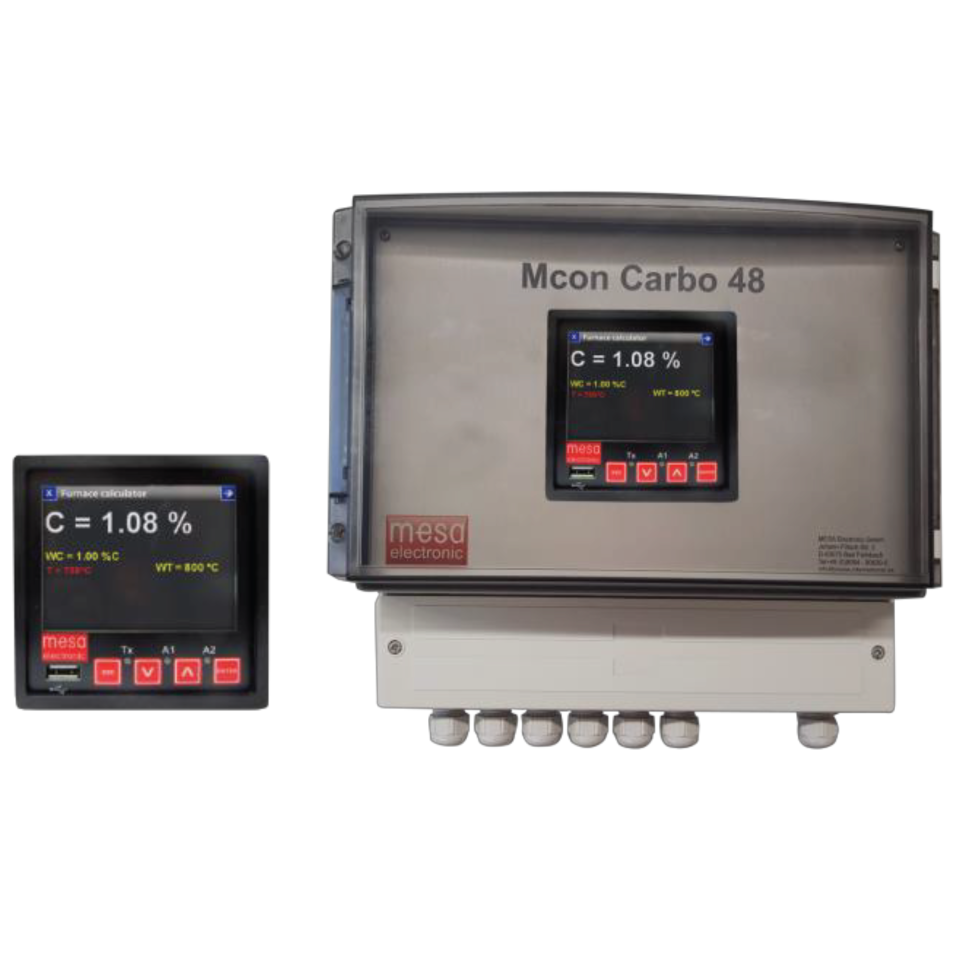

C-Pegel Rechner MCON Carbo 16 and 48







[/et_pb_text][et_pb_testimonial author=“MCon Carbo 16-48″ portrait_url=“https://mesa-international.de/wp-content/uploads/2021/06/mc-carbo16-48-8.png“ quote_icon=“off“ _builder_version=“4.19.2″ _module_preset=“default“ hover_enabled=“0″ border_radii=“on|15px|15px|15px|15px“ global_colors_info=“{}“ alt=“MCon Carbo 16-48″ title_text=“mc-carbo16-48″ sticky_enabled=“0″]

Besonderheiten:

  • Berechnung des C-Pegels aus dem Rest sauerstoffgehalt oder dem CO2-Gehalt der Ofenatmosphäre
  • Arbeitet mit allen handelsüblichen Thermo-elementen, Lambda- und O2-Sonden
  • sowie anderen Gassensoren z.B. CO, CO2
  • C-Pegel Korrektur mit Hilfe von Folienproben
  • Farb-TFT-Touch-screen Display mit zusätzlicher Tastatur
  • Mehrbenutzer-Zugang mit Benutzernamen, Kennwörtern und Zugriffsebenen
  • Isolierte Analogeingänge
  • Stromversorgung 115 oder 220V 50/60Hz oder 24V
  • Optional: Profibus, Modbus and “MESA Legacy” Protokolle

[/et_pb_testimonial][et_pb_text _builder_version=“4.16″ _module_preset=“default“ header_font=“Archivo|700|||||||“ header_4_font=“Archivo|700|||||||“ header_4_text_color=“#353535″ global_colors_info=“{}“]

Funktionsprinzip:

Der MCon Carbo 48 und 16 ist ein neuer und moderner Rechner von Aufkohlungsprozessen in Wärmebehandlungsanlagen.
Dazu kann der neue Rechner noch als Grafikschreiber alle gemessenen Daten aufnehmen.
Das Gerät verrechnet die Eingangssignale und gibt die gewünschte Ausgangsgröße als Spannungssignal und / oder
Stromsignal aus.
Es können alle handelsüblichen Thermoelemente, Lambda- und Sauerstoffsonden sowie Gas-sensoren, z.B. CO, CO2,
an den MCon Carbo 48 and 16 angeschlossen werden.
Es gibt bis zu 5 analoge Alarme. Jeder Alarm kann so konfiguriert werden, dass er analoge Eingänge oder berechnete Werte
überwacht, und er kann dedizierte digitale Ausgänge für einige Fehler / unregelmäßige Werte aktivieren.
Benutzerkonten mit Passwortschutz verbessern zudem die Sicherheit für die Bedienung durch Sperren von Zugriffsebenen,
Parametern und Funktionen je nach Benutzerprivilegien.

[/et_pb_text][/et_pb_column][et_pb_column type=“1_2″ _builder_version=“4.16″ custom_padding=“|||“ global_colors_info=“{}“ custom_padding__hover=“|||“][et_pb_image src=“https://mesa-international.de/wp-content/uploads/2021/06/mc-carbo16-48-8.png“ title_text=“mc-carbo16-48″ _builder_version=“4.19.2″ transform_scale=“113%|113%“ transform_scale_tablet=“116%|116%“ transform_scale_phone=“80%|80%“ transform_scale_last_edited=“off|desktop“ transform_translate_tablet=“30vw|-24vw“ transform_translate_phone=“0vw|-15vw“ transform_translate_last_edited=“off|desktop“ transform_rotate_last_edited=“off|desktop“ transform_skew_last_edited=“off|desktop“ transform_origin_last_edited=“off|desktop“ transform_styles_last_edited=“off|desktop“ position_origin_f=“bottom_center“ width=“100%“ max_width=“480px“ custom_margin=“132px|||||“ animation_direction=“bottom“ hover_enabled=“0″ always_center_on_mobile=“off“ global_colors_info=“{}“ transform_styles__hover_enabled=“on|hover“ transform_scale__hover_enabled=“on|hover“ transform_translate__hover_enabled=“on|desktop“ transform_rotate__hover_enabled=“on|desktop“ transform_skew__hover_enabled=“on|desktop“ transform_origin__hover_enabled=“on|desktop“ transform_scale__hover=“145%|145%“ transform_rotate__hover=“0deg|0deg|13deg“ sticky_enabled=“0″ alt=“MCon Carbo 16-48″][/et_pb_image][et_pb_button button_url=“https://mesa-international.de/wp-content/uploads/2022/12/MCon-Carbo-16-48-DB-DE-v2-01-2020.pdf“ url_new_window=“on“ button_text=“Datanblatt herunterladen / Download in PDF format“ _builder_version=“4.19.2″ _module_preset=“default“ custom_button=“on“ button_text_size=“14px“ button_text_color=“#ffffff“ button_bg_color=“#e02b20″ button_border_width=“0px“ button_border_radius=“15px“ button_font=“|700|||||||“ hover_enabled=“0″ global_colors_info=“{}“ sticky_enabled=“0″][/et_pb_button][et_pb_text _builder_version=“4.16″ _module_preset=“default“ header_font=“Archivo|700|||||||“ header_4_font=“Archivo|700|||||||“ header_4_text_color=“#353535″ global_colors_info=“{}“]

Vorteile:

  • Kompatibel mit allen neuen MESA Geräte
  • Benutzerdefinierte Alarme
  • Diagramm- und Balkenanzeige für eine übersichtlichere Auswertung
  • Isolierte RS485 / 422 Modbus-Schnittstelle, „MESA Legacy”
  • Datenübertragung und Firmware Update über USB-Schnittstelle

[/et_pb_text][/et_pb_column][/et_pb_row][et_pb_row column_structure=“1_2,1_2″ _builder_version=“4.16″ _module_preset=“default“ global_colors_info=“{}“][et_pb_column type=“1_2″ _builder_version=“4.16″ _module_preset=“default“ global_colors_info=“{}“][et_pb_text _builder_version=“4.16″ _module_preset=“default“ header_font=“Archivo|700|||||||“ header_4_font=“Archivo|700|||||||“ header_4_text_color=“#353535″ global_colors_info=“{}“]

Technische Daten

Schutzart:
IP54 nach IEC 60529

Abmessungen:
MCon Carbo 16
96 x 96 x 111 mm (B x H x T)
MCon Carbo 48
296 x 256 x 118 mm (B x H x T)
Wandaufbaugehäuse aus ABS-Kunststoff

Versorgungsspannung

AC 85VAC…265VAC, 50-60Hz

Leistungsaufnahme:
15VA

Anzeige:

Farb-TFT-Touch-screen Display, 320 x 240 px
16it, 3,5’ mit widerstandsfähigem Touch-screen

Schnittstellen (Optional):
Isolierte RS485/422, Profibus

Klima:
Lagerung: -10…+70 °C
Betrieb: 0…+50 °C
5…95 % rel. Feuchte, betauungsfrei

[/et_pb_text][/et_pb_column][et_pb_column type=“1_2″ _builder_version=“4.16″ _module_preset=“default“ global_colors_info=“{}“][et_pb_text _builder_version=“4.16″ _module_preset=“default“ header_font=“Archivo|700|||||||“ header_4_font=“Archivo|700|||||||“ header_4_text_color=“#353535″ custom_margin=“54px|||-14px||“ global_colors_info=“{}“]

Analogeingänge:

AIN 1:
– Thermoelement, Typ „K“ oder „S“

AIN 2:
– L-Sonde
– O2 -Sonde
– CO2-Analysator

AIN 3:
– CO-Analysator

Analogausgäne:

AOUT 1:
– Rohsondenspannung O2
– Berechnete O2-Sonde mV von L-Sonde mV

AOUT 2:
C-Pegel: 0…2,0 %C -> 0…20 mA oder 0…10 V

AOUT 3:
Temperatur: 0…1200 °C -> 0…10 V

AOUT 4:
mV O2 korrigiert

C-Pegel Messbereich:
0…2.0 %C

C-Pegel Messungen:
Messsensoren: O2, Lambda Sonden oder
CO2 Messgeräte
Festgelegte oder gemessene CO
Bis zu 5 Folienprüf Korrekturpunkte
